液壓快換接頭壓力降試驗方法

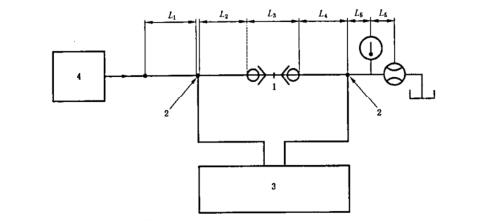

1如圖所示將接頭總成裝入試驗裝置中。選擇額定流量的25％～150％，至少六個試驗流量值(必須包括額定流量的100％)如果接頭沒有規定額定流量，則采用表1中所規定的數值。

2在選擇的試驗流量下按接頭總成正反兩個方向測定井記錄壓力降。

3從試驗裝置上拆下接頭總成，裝上一支相應規格管件相適應的管子，按14.1選定，以相同的試驗流量測定和記錄壓力降

4在整個壓力降試驗期間，試驗油液黏度保持28.8mm2/s35.2mm2/s記錄油液類別及溫度。

5由規定所測定的壓力降減去按14.3規定所測定的壓力降，其差值即為接頭總成凈壓力降對每種流動方向在坐標紙上繪制壓力降曲線(推薦用全對數坐標紙，以便得到一條直線，線可能不通過某些點，但應表示這些點之間的平均值)。

6如果在任何一種流下，通過接頭總成一個方向流動的壓力降數值比通過接頭總成另一方向流動的壓力降數值少10％，則選用兩值中的較大值。
