一、應用范圍：
???????
濟南思明特水壓測試系統適用于各種鍋爐、閥門、管道、異形件等設備的水壓測試設備。主要利用水的壓力施加在被測試設備上，觀察其是否能承受預設的壓力，并檢測是否有泄漏現象。其廣泛應用于質量檢測單位、各種車零部件制造單位、產品質量檢測站、開發研究等領域。壓力試驗系統，由加壓系統和控制、顯示系統組成。加壓系統主要由思明特液體增壓泵等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓。控制、顯示系統主要完成控制驅動氣體的壓力，控制卸壓，及時顯示壓力，控制加壓等工作。
二、軟件：
1、配備思明特氣體驅動氣體自動增壓泵，可輕松實現輸出壓力 可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數高，壽命長、便于維護。
4、本試驗機采用高精密微壓傳感器，檢測精度高。
5、配備數據采集軟件，試驗數據自動采集和處理，自動建立試驗數據庫，可查閱。
1、驅動氣壓范圍：0.1-0.69 Mpa；且輸出壓力和驅動氣壓成正比。
2、耗氣量：1Nm3/min
3、壓力測試范圍：0—100Mpa，根據客戶實際需求，選擇相對應的壓力。
4、工作介質：水、液壓油、乳化液。
5、具有高精度控制的電腦數據采集系統，可以打印報告，保存數據到excel表格，實時顯示壓力曲線等功能。
五、型號選擇
產品名稱 |
水壓測試系統 |
產品型號 |
SUP_RGXT
|
基本原理 |
根據被測件的不同壓力，高壓泵產生高壓液體，經過壓力控制系統，由高壓管輸送給試樣中，進行被測件的長時間靜液壓試驗。 |
性能參數 |
試驗壓力 |
0~100MPa（壓力可選） |
控壓精度 |
試驗壓力值上限的+2％，下限的-1％ |
壓力值分辨率 |
0.1MPa |
壓力傳感器 |
試驗壓力采樣頻率1秒 |
試驗介質 |
水或液壓油 |
壓力控制方式 |
氣壓驅動或液壓驅動 |
操作方式 |
手動控制 ，電腦控制 |
試樣數量 |
1路控制試驗壓力和試驗時間 （路數可選） |
控溫精度 |
平均差±1℃，偏差±2℃ |
試樣安裝方式 |
手動或自動夾緊 |
結構組成 |
動力系統，循環系統，壓力控制系統，工件安裝裝置，手動控制 ，電腦控制 |
適用范圍 |
壓力容器、管件、閥門、異形件 |
相關產品：

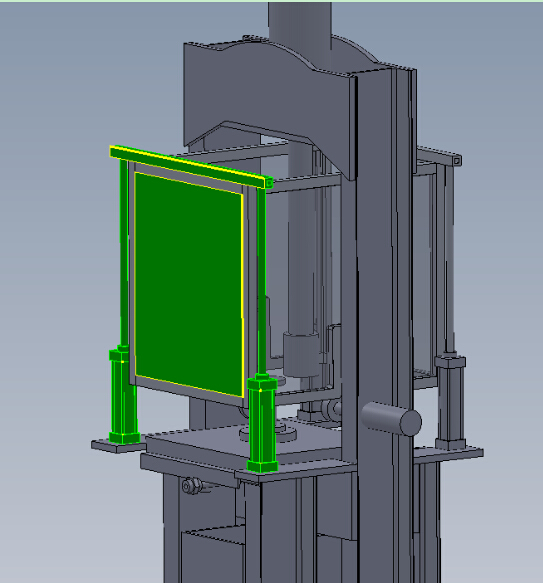

濟南思明特科技有限公司生產的三通、直通、彎管、彎頭等產品的水壓試驗機用于球墨鑄鐵管，鑄管等產品的水壓實驗，產品配置有自動夾緊工裝，可用于自動液壓夾緊，自動排水、自動注水功能，用于檢測產品的壓力試驗，試驗壓力范圍10MPa內。.
更多詳情請點擊：三通水壓機-直管水壓試驗機-彎頭水壓試驗設備
300Mpa水壓測試站用于閥門、鋼管、管道附件、管匯、容器及其他耐壓部件的水壓密封、強度及爆破試驗，可用于計算機控制進行相關壓力的自動控制，試驗完畢后自動輸出excel或者txt數據文檔，保存試驗數據，設備支持掉電自動存儲。
流體輸送用熱塑性塑料管道靜水壓試驗機主要用于熱塑性塑料管的靜水壓試驗。本試驗機檢測效率高可進行多工位試驗，各系統支路應同時進行長期靜水壓試驗，任何一路出現故障不影響其它支路正常工作, 自動判別有效時間、無效時間、剩余時間等參數，預防晚間、節假日等時段出現的故障時間、無效時間、掉電時間等狀況，確保試驗準確、順利的完成。滿足石油領域的非金屬復合管道上進行壓力等級評價、壽命評估和質量及工藝研究。
shuiyashiyji
加氫槍液壓強度試驗機主要用于汽車燃料電池加氫口、加氫槍的液壓強度試驗。可根據需求選配觸摸屏更加有利于試驗機的操作和控制。本試驗機采用上、下限位保護裝置，過載保護，測試完成后自動回位，自動判斷壓潰力并保存測試數據。
管道壓力試驗裝置為三柱塞電動高壓泵，廣泛運用于石油化工、冶金等領域作為主機與車載試壓裝置配套使用。適用于各類壓力容器、鍋爐、管道、閥門等作強度試驗、密封試驗；也可用于漏失量檢測及高壓介質灌注。該泵外加清洗附件還可作為小型清洗機使用。
加氫口液靜壓強度試驗機用于燃料電池加氫口、加氫槍、加氫閥等高壓氫氣元件的靜液壓試驗。本試驗機具有完善的防護系統，是利用思明特高壓焊接而成的爆破滲漏防護箱組成，測試介質可循環利用，有效保護操作人員以及相關人員的測試防護。
石油管材靜水壓試驗機主要用于石油管材的靜水壓試驗，滿足石油領域的非金屬復合管道上進行壓力等級評價、壽命評估和質量及工藝研究。采用進口知名品牌高精度壓力傳感器，確保試驗壓力的精準性、穩定性。
水泵殼體水壓試驗機主要用于檢測水泵殼體的密封性能和水壓強度，查看電機殼體、潛水泵殼體的鑄鐵質量以及連接處是否有滲漏。本試驗機采用計算機控制，操作方便，增壓穩定，配備思明特?cái)?shù)據采集軟件，具有采集數據、保存數據的功能，可進行質量跟蹤。
|
