呼吸閥與緊急泄放閥檢驗方法
檢驗項目
呼吸閥與緊急泄放閥檢驗項目包括外觀檢驗、動作性能檢驗、開啟壓力檢驗和泄漏量檢驗。
檢驗裝置
檢驗裝置由氣源、管路、流量計、壓力表和試驗臺等組成。在線檢驗裝置宜采用儲存有空氣或氮氣的氣瓶作為氣源;儲罐或氣瓶與被檢閥門之間應裝設減壓閥;離線檢驗裝置宜配備空氣壓縮機和儲氣罐，保證氣源穩定。
動作性能檢驗
動作性能以閥盤啟閉靈活、動作完成后能處于關閉狀態為合格。
開啟壓力和泄漏量檢驗
1在線檢驗
在線檢驗應符合以下要求:
a) 檢驗條件
1)采用在線檢驗方法的，應在閥門制造時預留檢驗接口，未預留檢驗接口的，則應在閥門和儲罐之間加裝一個檢驗接口，該接口可以永久保留在罐體上;
2)停止儲罐進出物料作業，使罐內壓力保持平穩、無波動;
3)通過檢驗接口，連接呼吸閥和測試氣源;
4)在線檢驗裝置如圖C.1所示。
b) 開啟壓力檢驗
1)調整通氣量，在彌補密封面固有泄漏量的前提下，緩慢升壓或降壓，驅動閥盤開啟;當持續增加氣體流量和壓力/真空值而閥門入口壓力保持不變時，進口處壓力值即為開啟壓力;

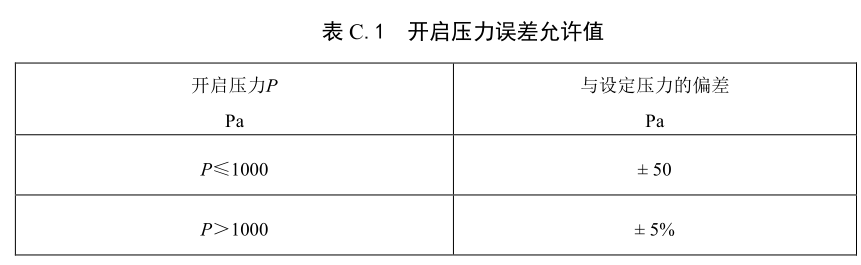

2)開啟壓力以符合表C.1 規定為合格，泄漏量以符合其產品標準要求為合格;當?shù)胤椒ㄒ?guī)或使用單位求高于產品標準時，從其規定。
c） 泄漏量檢驗
調整進氣壓力，使呼吸閥腔體壓力穩定在測試壓力，持續輸入測試氣體，所測到的氣體消耗量即為呼吸閥的泄漏量。
|
