應使用下圖所示裝置進行試驗。裝置中的連接管及管件應與被測件所標稱的公稱尺寸相同。所使用的壓力表量程應為1.5～2倍試驗壓力，小讀數應小于等于10Pa；所使用的流量計量程應大于等于2倍額定流量，精度不應低于2.5級。


A

說明：
1——氣源；
2——調壓器；
3——進氣閥；
4——入口壓力表；
5——被測件；
6——出口壓力表；
7——溫度計；
8——流量計；
9——排氣閥；
10——出氣口

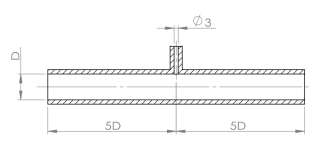

A——壓力測試三通；
D——入口側連接管內徑。
?????????????????????????

超壓自動關閉壓力試驗
按照被測件上標識的安裝方向裝好被測件，從入口通入額定進口壓力的氣體，調節排氣閥使流量達到額定流量，關閉排氣閥，緩慢調節調壓器使入口壓力升高直至被測件發生自動關閉，讀取發生自動關閉時入口壓力表讀數，并換算為標準狀態的壓力值。共試驗3次取平均值。
欠壓自動關閉壓力試驗
按照被測件上標識的安裝方向裝好被測件，從入口通入額定進口壓力的氣體，調節排氣閥使流量達到額定流量，關閉排氣閥，緩慢調節調壓器使入口壓力降低直至被測件發生自動關閉，讀取發生自動關閉時入口壓力表讀數，并換算為標準狀態的壓力值。共試驗3次取平均值。
過流自動關閉性能試驗
1 按照被測件上標識的安裝方向裝好被測件，通入額定進口壓力的氣體，緩慢調節排氣閥加大氣體流量直至被測件發生自動關閉，讀取發生自動關閉時的流量。共試驗3次取平均值并換算為標準狀態的流量；
.2復位被測件，通入額定進口壓力的氣體，調節排氣閥使流量達到額定流量，升高進口壓力至1.5倍額定進口壓力，此時不應發生過流自動關閉；
3復位被測件，從入口通入0.75倍額定進口壓力的氣體，緩慢調節排氣閥加大氣體流量，在排氣閥全開前被測件應能發生過流自動關閉。
