一、产品介绍

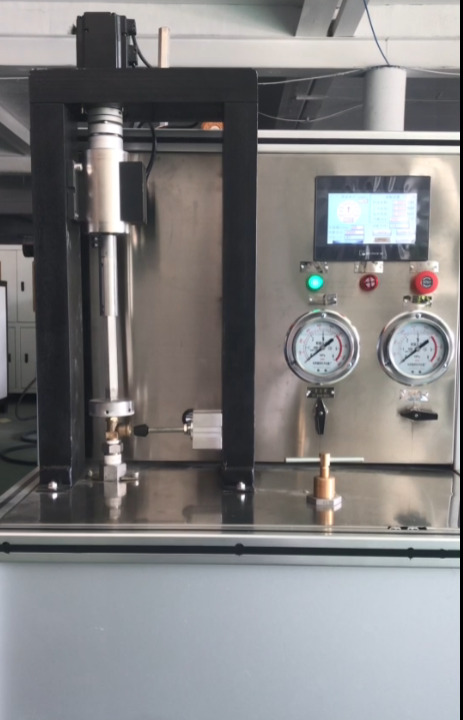

济南思明特科技有限公司研发的阀门扭矩测试系统包括扭矩测试台及阀门工作台，采用焊接机架，一端安装被测阀门，一端安装加载伺服减速机组、转矩转速传感器。阀门工作台与扭矩测试台的距离和中心高设计成可调节结构，适应不同规格阀门的扭矩测试要求。底座预留地脚螺栓孔，可固定到试压舱域的底板上。

二、阀门扭矩测试系统参数
额定扭矩：2077 N.m
最大扭矩：3000 N.m
扭矩传感器型号：ZJ-2000AB（2000 N.m，2705脉冲/转）
扭矩测量范围：0-2000 N.m
扭矩测试台输出轴额定转速：12rpm
扭矩测试台输出轴最高转速：16rpm
测试精度：转矩、转速、轴功率 ±0.2% F.S
工件压力测试范围：0-350Mpa

三、阀门扭矩测试系统特点
采用伺服电机（3KW，1500rpm）+减速机（速比 i=125）加载，负载伺服电机通过上位机软件、伺服驱动器提供开启或关闭阀门所需的扭矩，该扭矩通过减速机放大后作用于被测阀门。
扭矩测试功能集成到水压试验装置的自动控制系统中，使用 Windows 操作系统，可以提供加载控制、数据处理、数据存储、保护等功能。
操作界面需显示扭矩、转速、压力等参数相互之间的曲线关系，并可生成 Word/Excel/PDF 格式报表，可予以保存、分析和打印。
