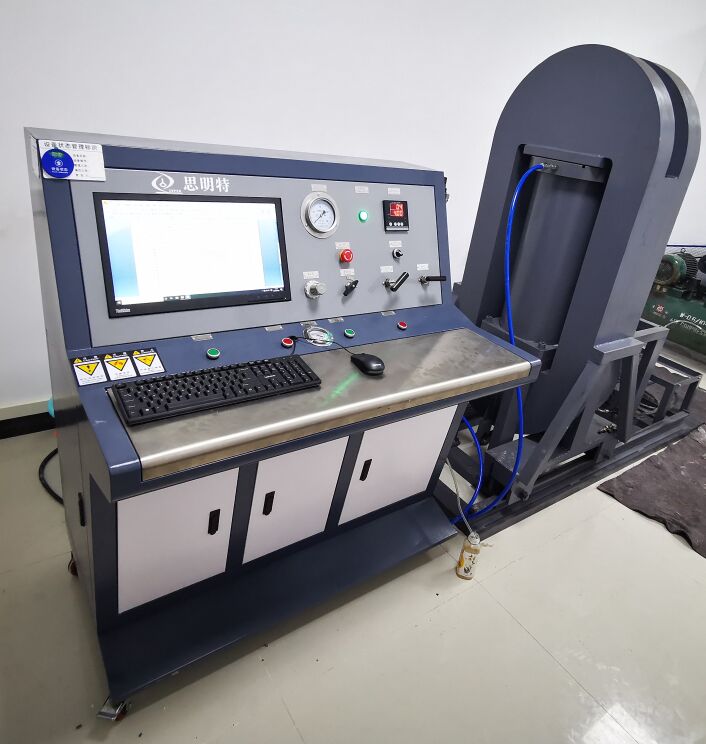

承壓殼體壓力模擬試驗系統
一、產品介紹
濟南思明特科技有限公司研發的承壓殼體壓力模擬試驗系統包含了控制系統、液壓驅動系統、增壓系統、壓力容器及輔助裝置等部分?？刂葡到y(tǒng)采用IVS專用測試軟件，通過設定好試驗壓力、保壓時間等參數，能精確控制承壓腔體的模擬試驗壓力。
液壓驅動系統為增壓缸的驅動端提供液壓壓力，通過伺服閥按比例提供線性壓力源。增壓系統利用增壓缸對試驗介質進行增壓，高壓輸出端具有一定容積，可將壓力容器內的壓力一次性升至所需的模擬壓力值。在壓力容器方面，它采用新型的密封頭和卡緊方式。密封頭與容器筒體之間通過兩個錐形定位銷導向定位，再通過兩個半圓形的卡箍將密封頭和容器筒體卡緊。
二、承壓殼體壓力模擬試驗系統參數
試驗壓力：0.1~120.0Mpa
試驗介質：清水
壓力控制精度：1%：
實驗壓力顯示：0.1MPa
試驗溫度：室溫
試驗站：自動控制以及開蓋系統
三、承壓殼體壓力模擬試驗系統特點
提高測試效率，大程度減少人工勞動強度。
操作簡單，控制精確，可遠程控制。
可設定斷電恢復功能模式，智能人性化。
每個功能都帶有保護裝置，對客戶的產品、操作人員安全等考慮周全。
系統需實時顯示流量、運動角度、時間等參數當前值，并按上述標準要求編制相應的測試工藝界面和工藝流程等。
配備專用的數據采集軟件，具有登錄口令保護，界面友好、美觀。
注意事項
安全操作：
操作人員應穿戴好防護裝備（如安全帽、防護眼鏡、手套等），確保人身安全。
在試驗過程中，應遠離高壓區域和潛在的危險源。
遵守規程：
嚴格按照試驗標準和操作規程進行操作，不得隨意更改試驗條件或參數。
在試驗過程中，應認真觀察試樣的變化情況，并及時記錄相關數據。
設備維護：
定期對試驗設備進行維護和保養，確保設備的正常運行和準確性。
對發現的問題和故障應及時處理并記錄在案，以便后續分析和改進。
|
